Ø MOTORES 6 EN LINEA:
Este motor está formado por un solo bloque con sus cilindros
situados en línea que atacan a un cigüeñal que tiene 5 o 7 puntos de apoyo. El
cigüeñal lleva sus muñequillas dispuestas en un ángulo = 720° / 6 = 120° y
produce en cada ciclo de funcionamiento seis impulsos motrices simétricos con respecto al giro del
cigüeñal. La distribución por parejas, en cuanto al posicionado de los émbolos,
se realiza a partir de los extremos hacia el centro (1-6: 2-5; 3-4). Esta
disposición la adoptan todos los motores poli cilíndricos porque garantiza el
equilibrado dinámico del cigüeñal con respecto a sus puntos de apoyo.

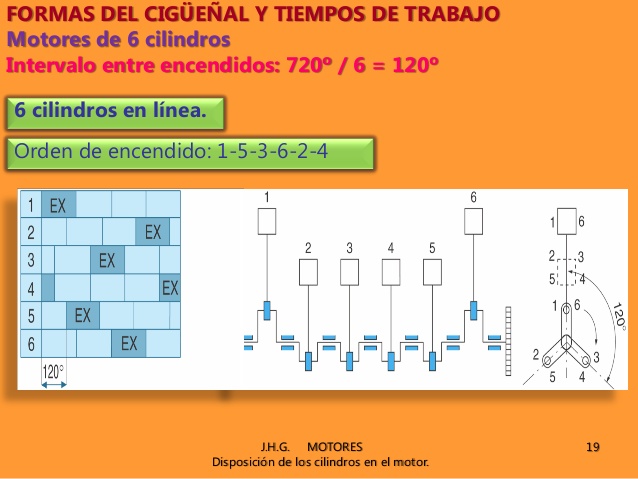

Orden de encendido:
Considerando los émbolos 1 y 6 situados en el PMS y según la distribución adoptada por las muñequillas del cigüeñal como se ve en la figura anterior, podemos obtener un orden de encendido:
